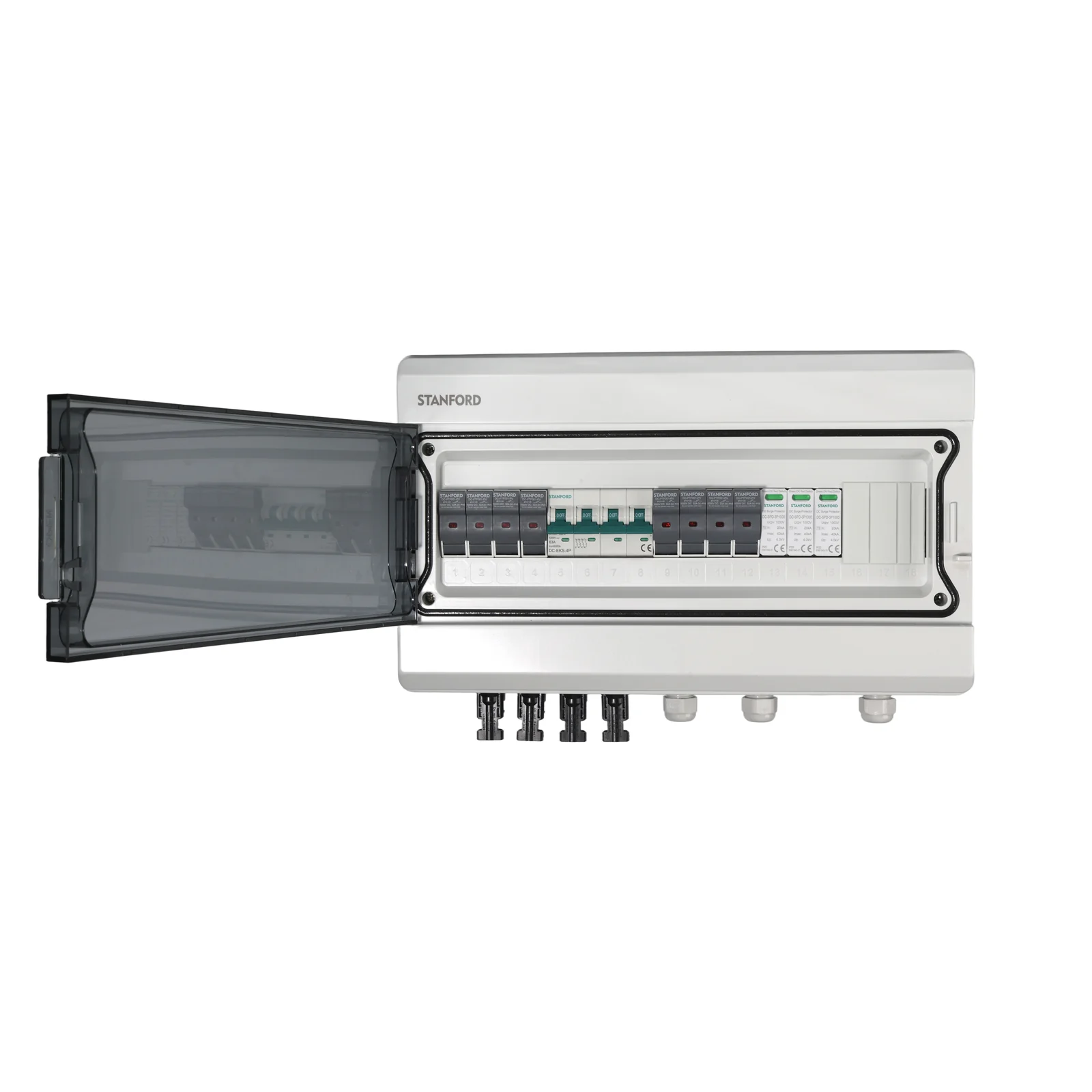

Caja de combinación para corriente continua con 4 entradas de string y 1 salida, para tensión de hasta 600 V. Reune en un solo gabinete la protección por string, la supresión de sobretensiones y el dispositivo de corte general, resuelto en este modelo mediante interruptor automático MCB.
Con 4 entradas la caja agrupa los strings en paralelo y permite proteger cada uno de forma independiente, de modo que una falla en un ramal no arrastre al resto del arreglo. El gabinete es apto para montaje en intemperie junto al campo fotovoltaico o adosado al inversor.
Aplicaciones habituales
- Agrupación y protección de strings fotovoltaicos
- Punto de corte previo al inversor
- Montaje en intemperie junto al arreglo
Especificaciones técnicas
| Código | DC-COM-4-1MCB |
|---|---|
| Entradas de string | 4 |
| Salidas | 1 |
| Tensión nominal | 600 V |
| Dispositivo de corte | Interruptor automático MCB |
A tener en cuenta
Agrupar strings sin protección individual permite que una falla a tierra en un ramal reciba corriente inversa desde los demás, escenario que los conductores de string no están dimensionados para soportar.
